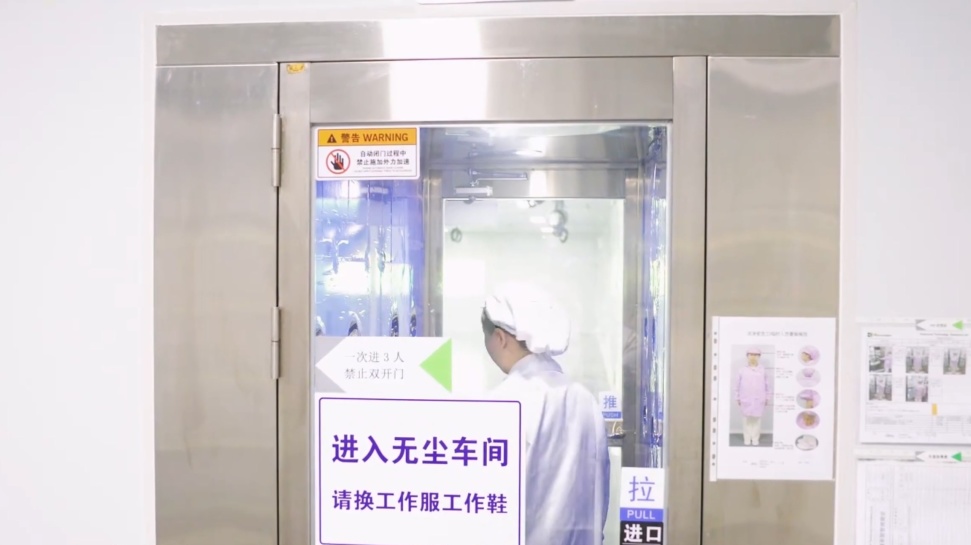

数据中心AOC与DAC高速线缆精密生产及全流程检测技术解析发表时间：2026-06-25 13:46 前言 在数据中心高速互联、AI算力集群搭建等核心场景中，AOC有源光缆与DAC直连铜缆作为服务器、交换机之间的关键物理纽带，其制造工艺与品质直接决定了整个系统的传输稳定性与效率。本文将深度拆解工厂中AOC与DAC线缆从原材料备料到成品出厂的全流程精密组装与严苛检测体系，为大家呈现AOC有源光缆与DAC直连铜缆的生产过程。  一、无尘与标准化环境 高速线缆对环境洁净度要求极高，必须在无尘车间内进行作业。 环境管控 车间需要保持恒温恒湿，温度控制在23±3℃，湿度保证在45%-65%之间，还需通过众多手段，如通过风淋系统、防静电地板、无尘服穿戴等，严格控制粉尘颗粒及静电产生。  物料预处理 所有原材料，如光纤、铜缆、连接器等，入库前需经过外观、规格、材质三重检验。AOC所需的光模块需进行光功率、消光比等单项性能初测，确保源头品质。  二、DAC线缆精密组装流程 DAC线缆的灵魂在于电气连接的稳定性，每一步操作都需将信号损耗降至最低。 线缆剥皮与处理 - 自动化剥皮：使用高精度全自动剥线机，根据端子规格设定程序，一次性精准剥除外护套、绝缘层，线芯长度误差控制在±0.1mm，避免损伤铜芯。 - 清洁与抗氧化：使用专用无水乙醇擦拭铜芯表面，去除氧化层及油污，保证导电良好。 端子压接 - 设备：采用伺服压接机，具备压力、行程双重监控与数据追溯功能。 - 工艺：将处理好的铜芯精准插入端子模具，设定专属压力参数进行压接。关键在于端子与铜芯的紧密咬合，无虚接、无断芯、无过度挤压损伤铜材晶格。 - 检验：压接完成后，使用拉力计进行拉力测试，确保线芯与端子结合力达到设计标准。 外壳组装与成型 - 将压接好端子的线芯装入连接器外壳，通过精密卡扣或螺丝固定。 - 对于部分高性能产品，需涂抹导热绝缘胶，增强长期工作下的散热性能，保障连接器高温下的电气稳定性。 三、AOC线缆精密组装流程 AOC线缆的核心在于光信号的无损转换与传输，其工艺精度要求远高于DAC。 光纤剥离与精细清洁 - 使用高精度光纤剥线钳，逐层轻柔剥离涂覆层，露出裸纤。 - 采用“无尘纸+专用清洁剂”的标准流程，对裸纤表面进行深度清洁，任何微小的灰尘或油污都会导致光信号散射，造成链路误码。 光纤切割与端面处理 压接时，若未按线序标准排列网线，或压线钳、卡线刀压力不足，会导致铜芯与水晶头金属片接触不实，出现“时通时断”或完全不通的情况。- 接口磨损或氧化：网络设备的RJ45接口长期使用后，金属弹片会出现磨损、氧化，导致与水晶头接触不良。此外，接口处积累灰尘、油污，也会阻碍信号传输，尤其在机房、弱电箱等环境中，需定期清理接口杂物。 光模块耦合与固化 - 将处理完美的光纤精准插入光模块的陶瓷套管中，通过精密微调架对准。 - 耦合完成后，点胶固定，并放入恒温烤箱进行固化，确保光纤位置零偏移，长期使用不松动。 四、整体封装 - 整合光模块、光纤线缆与有源电路部分，进行整体外壳封装，做好防水、防氧化处理。 五、全流程严苛检测体系 组装并非终点，100%的全项检测是出厂的唯一门槛。 电气性能测试 - 插入损耗 (Insertion Loss)：使用矢量网络分析仪，测试线缆在全频段的衰减值，必须低于行业标准值。 - 回波损耗 (Return Loss)：检测信号反射情况，确保阻抗匹配，防止信号反射干扰。 - 导通与绝缘测试：测试各线芯间是否导通，以及线芯与外壳间的绝缘性能，杜绝短路风险。 光学性能测试 - 光功率与灵敏度：测试发送端光功率是否在标准范围，接收端灵敏度是否达标。 - 眼图分析 (Eye Diagram)：通过示波器观察信号眼图，判断信号失真情况，眼图张开度越大，传输质量越好。 - 误码率测试 (BER)：在极限工况下进行长时间跑码测试，确保无任何误码。 环境与可靠性测试 压接时，若未按线序标准排列网线，或压线钳、卡线刀压力不足，会导致铜芯与水晶头金属片接触不实，出现“时通时断”或完全不通的情况。- 接口磨损或氧化：网络设备的RJ45接口长期使用后，金属弹片会出现磨损、氧化，导致与水晶头接触不良。此外，接口处积累灰尘、油污，也会阻碍信号传输，尤其在机房、弱电箱等环境中，需定期清理接口杂物。 结论 从工厂的精密产线中可以看出，一根合格的AOC/DAC线缆，是材料科学、精密工程与质量控制三者的完美结合。通过标准化的组装流程和全流程的检测体系，我们能够为客户提供稳定、高效、长寿命的高速互联解决方案，为数字基础设施建设筑牢物理连接的基石。 公司简介 ENJOYLink欢联在全球最先进的通信网络中扮演着关键角色。保持产品性能在行业的领先地位，一直是ENJOYLink欢联电子的核心追求。ENJOYLink欢联长期致力于为众多知名企业及大型数据中心提供卓越的网络解决方案，并与多家世界500强企业建立深度战略合作，共同推动技术创新与应用。她是互联网数据中心，云的最坚实的骨架。凭借持续不断的技术创新，ENJOYLink欢联所打造的基础设施成功促进了人与技术的紧密相连。ENJOYLink欢联端到端的解决方案，包含了客户建立高性能的有线和无线网络所要求的一切硬件。伴随着时代的发展，我们的目标一如既往:帮助客户创造、革新、设计并建立传输更快更好的网络。我们将始终为客户提供在家中、在工作中和在移动中所需的最优的网络解决方案。 微信：ENJOYLink欢联 期待您的关注 |
